Kurs Dokumentacji Technicznej w SketchUp Layout

Zamień swój projekt 3D w rzuty, widoki i przekroje 2D. Stwórz projekt wykonawczy szybko i z przyjemnością!

Czujesz, że tworzenie dokumentacji technicznej zabiera Ci za dużo czasu?

Tworzysz model w SketchUpie, a potem ręcznie rysunki w AutoCADzie lub innym programie? Każda zmiana to dodatkowy stres i godziny poprawek? Możesz to zmienić!

Połącz SketchUp ze SketchUp Layout i odkryj, jak szybko i przyjemnie tworzyć profesjonalną dokumentację techniczną. Nasz kurs poprowadzi Cię krok po kroku:

  • Ustawienia Początkowe – Poznasz kluczowe funkcje SketchUp Layout i poznasz podstawy, aby bez problemu tworzyć dokumentację techniczną.

    Rysunki Wykonawcze – Nauczysz się, jak przygotować model w SketchUpie do tworzenia czytelnych rysunków 2D w skalach 1:20 i 1:50, w różnych stylach.

    Szybsza praca i szablony – Otrzymasz gotowe szablony, symblone, czcionki i wymiary, które znacznie przyspieszą Twoją pracę.

Dołącz do naszego kursu i odkryj, jak w pełni wykorzystać potencjał SketchUp Layout. Profesjonalne i szybkie rysunki wykonawcze są w zasięgu Twojej ręki!

Odtwórz wideo

Po zakupie kursu otrzymujesz:

5 godzin nagrań video

Otrzymasz dostęp do 37 lekcji wideo, podzielonych na rozdziały – od podstaw po zaawansowane projekty. Uczysz się we własnym tempie, zdobywając umiejętności potrzebne do tworzenia profesjonalnych wizualizacji.

Materiały do pobrania

Otrzymasz profesjonalnie przygotowane modele w SketchUpie, gotowe do stworzenia kompletnej dokumentacji technicznej w SketchUp Layout. Oprócz tego otrzymasz pliki Layout z pełną dokumentacją oraz gotowy do druku plik PDF

Gotowe Szablony

Otrzymasz gotowe szablony z czcionkami, wymiarami, symbolami i legendami, dostosowane do skali 1:20 i 1:50. To pozwoli Ci znacząco przyspieszyć pracę, korzystając z wysokiej jakości zasobów, idealnych do tworzenia precyzyjnej dokumentacji.

Dlaczego warto wybrać nasz kurs tworzenia dokumentacji

  • Krok po kroku
    Nasz kurs prowadzi Cię przez cały proces tworzenia profesjonalnej dokumentacji technicznej w SketchUp Layout, od podstawowych ustawień po zaawansowane techniki. Wszystkie lekcje są szczegółowo wyjaśnione, dzięki czemu nauka jest prosta, efektywna i przyjemna.

  • Wieloletnie doświadczenie
    Naszą wiedzę budowaliśmy na latach pracy przy projektach dla różnych klientów. Uczymy wyłącznie sprawdzonych metod, które sami stosujemy na co dzień, by tworzyć precyzyjną dokumentację techniczną.

  • Zaufanie tysięcy kursantów
    Przeszkoliliśmy już tysiące osób, które teraz samodzielnie przygotowują dokumentację swoich projektów. Nasze kursy są rekomendowane przez wielu zadowolonych uczestników, którzy doceniają praktyczność i wysoką jakość naszych materiałów.

  • Stały dostęp
    Po zapisaniu się na kurs masz dożywotni dostęp do wszystkich materiałów, co pozwala wracać do lekcji w dowolnym momencie i uczyć się w swoim tempie, bez presji czasu.

  • Materiały dodatkowe
    Oprócz kursu otrzymujesz dodatkowe zasoby wspierające Twoją naukę – gotowe szablony, pliki Layout, czcionki, legendy i inne materiały niezbędne do profesjonalnego tworzenia dokumentacji technicznej.

Takie Rysunki Techniczne Stworzysz

Podczas Kursu SketchUp Layout

Podczas kursu nauczysz się

Przygotowanie modelu w SketchUp

Od modelu w SketchUpie zależy poprawność i dokładność dokumentacji stworzonej w SketchUp Layout.

Podczas kursu przeanalizujemy model na którym będziemy pracować. Dowiesz się jak ustawiać warstwy, tworzyć komponenty i modelować meble.

To sprawi, że stworzona dokumentacja będzie dokładna, szczegółowa i bez błędów.

Tabelka i Szablony Dokumentacji

Stworzysz tabelkę ze wszystkimi potrzebnymi informacjami takimi jak legenda, informacje o projekcie i symbole.

Dowiesz się jak tworzyć uwagi do projektu oraz autotext, czyli informacje, które będą się aktualizować na bierząco, takie jak nazwa projektu, numer rysunku, data i skala.

Otrzymasz pliki z gotowymi czcionkami,  grubościami lin, symbolami oraz wielkością tekstu.

Style Wyświetlania

Podczas szkolenia stworzysz dwa style wyświetlania.

Styl Rysunków w Kolorze zostanie wykorzystany dla układów funkcjonalnych i perspektyw.

Styl czarno biały dla rysunków technicznych takich jak elektryka, hydraulika, układ podłóg.

To sprawi, że Twoje rysunki będą prezentować się atrakcyjnie i profesjonalnie .

Rzuty, Widoki, Przekroje, Perspektywy w skali 1:50 i 1:20

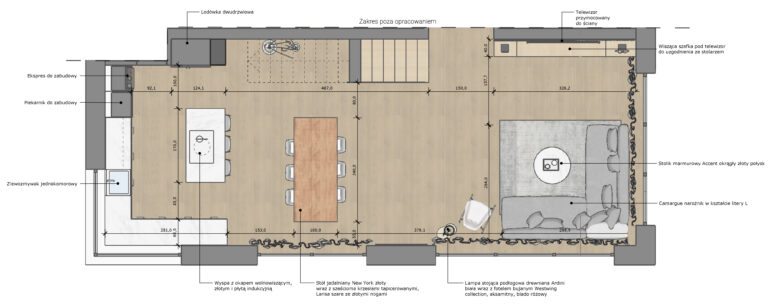

Stworzysz układy funkcjonalne,  wykończenia ścian, układy podłóg, rzuty elektryki i hydrauliki, widoki ścian, perspektywy i rysunki mebli na wymiar. Wszystko w skali 1:20 oraz 1:50 wraz z symbolami, oznaczeniami, podpisami i wymiarami.

Gotowe Symbole Elektryki, Hydrauliki i Legend

Podczas szkolenia nie tylko nauczysz się jak stworzyć symbole dla elektryki i hydrauliki, ale również otrzymasz gotowe szablony symboli oznaczeń, czcionek, wymiarów i legend.

Korzystanie z nich przyśpieszy Twoją pracę nad projektem.

Meble Na Wymiar

Stworzymy rysunki 2D oraz perspektywy mebli na wymiar.

To pozwoli w pełni pokazać wszystkie wymiary i opisać użyte materiały w zabudowie meblowej

Za pomocą rysunków przekażesz wszystkie  informacje, które będą podstawą do zrealizowania projektu przez stolarza.

Pełna Dokumentacja Wnętrz

Po zakończonym kursie z łatwością stworzysz dokumentację techniczną dla swoich projektów

Wykorzystasz gotowe szablony, które przyśpieszą przygotowanie rysunków wykonawczych.

Nabyte umiejętności sprawią, że Twoja dokumentacja będzie profesjonalna, szczegółowa i kompletna.

Przygotowanie modelu w SketchUp

Od modelu w SketchUpie zależy poprawność i dokładność dokumentacji stworzonej w SketchUp Layout.

Podczas kursu przeanalizujemy model na którym będziemy pracować. Dowiesz się jak ustawiać warstwy, tworzyć komponenty i modelować meble.

To sprawi, że stworzona dokumentacja będzie dokładna, szczegółowa i bez błędów.

Tabelka i Szablony Dokumentacji

Stworzysz tabelkę ze wszystkimi potrzebnymi informacjami takimi jak legenda, informacje o projekcie i symbole.

Dowiesz się jak tworzyć uwagi do projektu oraz autotext, czyli informacje, które będą się aktualizować na bierząco, takie jak nazwa projektu, numer rysunku, data i skala.

Otrzymasz pliki z gotowymi czcionkami,  grubościami lin, symbolami oraz wielkością tekstu.

Style Wyświetlania

Podczas szkolenia stworzysz dwa style wyświetlania.

Styl Rysunków w Kolorze zostanie wykorzystany dla układów funkcjonalnych i perspektyw.

Styl czarno biały dla rysunków technicznych takich jak elektryka, hydraulika, układ podłóg.

To sprawi, że Twoje rysunki będą prezentować się atrakcyjnie i profesjonalnie .

Rzuty, Widoki, Przekroje, Perspektywy w skali 1:50 i 1:20

Stworzysz układy funkcjonalne,  wykończenia ścian, układy podłóg, rzuty elektryki i hydrauliki, widoki ścian, perspektywy i rysunki mebli na wymiar. Wszystko w skali 1:20 oraz 1:50 wraz z symbolami, oznaczeniami, podpisami i wymiarami.

Gotowe Symbole Elektryki, Hydrauliki i Legend​

Podczas szkolenia nie tylko nauczysz się jak stworzyć symbole dla elektryki i hydrauliki, ale również otrzymasz gotowe szablony symboli oznaczeń, czcionek, wymiarów i legend.

Korzystanie z nich przyśpieszy Twoją pracę nad projektem.

Meble Na Wymiar

Stworzymy rysunki 2D oraz perspektywy mebli na wymiar.

To pozwoli w pełni pokazać wszystkie wymiary i opisać użyte materiały w zabudowie meblowej

Za pomocą rysunków przekażesz wszystkie  informacje, które będą podstawą do zrealizowania projektu przez stolarza.

Pełna Dokumentacja Wnętrz

Po zakończonym kursie z łatwością stworzysz dokumentację techniczną dla swoich projektów

Wykorzystasz gotowe szablony, które przyśpieszą przygotowanie rysunków wykonawczych.

Nabyte umiejętności sprawią, że Twoja dokumentacja będzie profesjonalna, szczegółowa i kompletna.

Naucz się SketchUp Layout w kilka godzin

zamiast spędzać lata na samodzielnej nauce.

O mnie

Monika Wiecha-Tuziak
Monika Wiecha-Tuziak

Jestem architektką z ponad 10-letnim doświadczeniem w nauczaniu wizualizacji i projektowania wnętrz. Przez lata zdobywałam wiedzę zarówno w Polsce, jak i za granicą, projektując budynki w Chinach i Szanghaju.

Prowadząc kursy w języku polskim i angielskim na platformie educk.org, pomogłam tysiącom osób z ponad 70 krajów w rozwijaniu ich umiejętności. Moja pasja do dzielenia się wiedzą sprawiła, że na moim kanale YouTube zgromadziłam ponad 21 000 subskrybentów, gdzie dzielę się sprawdzonymi technikami wizualizacji i projektowania w programie SketchUp.

Jako wykładowca na uczelni SWPS w Krakowie, wiem, co jest kluczowe w tworzeniu profesjonalnych wizualizacji. Skupiam się na praktycznych przykładach, które pozwalają moim uczniom szybko wdrożyć zdobytą wiedzę w życie.

Zapraszam Cię do skorzystania z moich kursów! Jestem pewna, że wspólna nauka będzie nie tylko owocna, ale i przyjemna, dostarczając Ci niezbędnych umiejętności, abyś mógł tworzyć wizualizacje, które zachwycą Twoich odbiorców.

0 +

Przeszkolonych osób

0 +

Lat doświadczenia

0 +

Krajów, do których dotarły nasze kursy

Rozdziały i lekcje kursu

1. WSTĘP I PODSTAWOWE FUNKCJE
1.1 Ekran startowy i wybranie szablonów. Ekran główny, edycja narzędzi, ustawienia dokumentu
1.2 Podstawowe funkcje w SketchUp Layout

2. TABELKA
2.1 Rysowanie tabelki, marginesy, podziały liń
2.2 Podpisy w tabelce, autotekst, uwagi do projektu

3. MODEL W SKETCHUPIE, IMPORT RZUTÓW, USTAWIENIE NA ARKUSZU
3.1 Omówienie modelu w SketchUpie, stworzenie styli wyświetlania
3.2 Import rzutów do SketchUp Layout. Ustawienie rysunków na arkuszu.

4. EDYCJA RZUTÓW, DODANIE LIŃ, KSZTAŁTÓW I KRESKOWANIA
4.1 Dodanie kreskowania i wzory
4.2 Oznaczenia drzwi, linie dodatkowe na rysunku
4.3 Oznaczenie szaf linią przerywaną, zmiana nazwy dla stron
4.4 Stworzenie własnej skali 1:20.Układ funkcjonalny. Rysunki skalowane (scaled drawing)
4.5 Duplikowanie rzutów 1:20, kreskowanie rzutu, zmiana skali kreskowania

5. WIDOKI ŚCIAN
5.1 Stworzenie widoków ścian w SketchUp i import to Layout

6. ZAKRES OPRACOWANIA I UKŁAD FUNKCJONALNY, UKŁAD ŚCIAN I PODŁÓG W SKALI
6.1 Zakres opracowania i Układ funkcjonalny w skali 1:50. Ustawienia i naniesienie wymiarowania i podpisów
6.2 Dodawanie i wyrównywanie podpisów, zmiana nazw dla komponentów w SketchUp
6.3 Wykończenia ścian w skali 1:50. Dodanie oznaczeń, podpisów i wymiarów
6.4 Układ podłóg w skali 1:50. Wymiary i podpisy

7. RZUT OŚWIETLENIA, ELEKTRYKI I HYDRAULIKI W SKALI

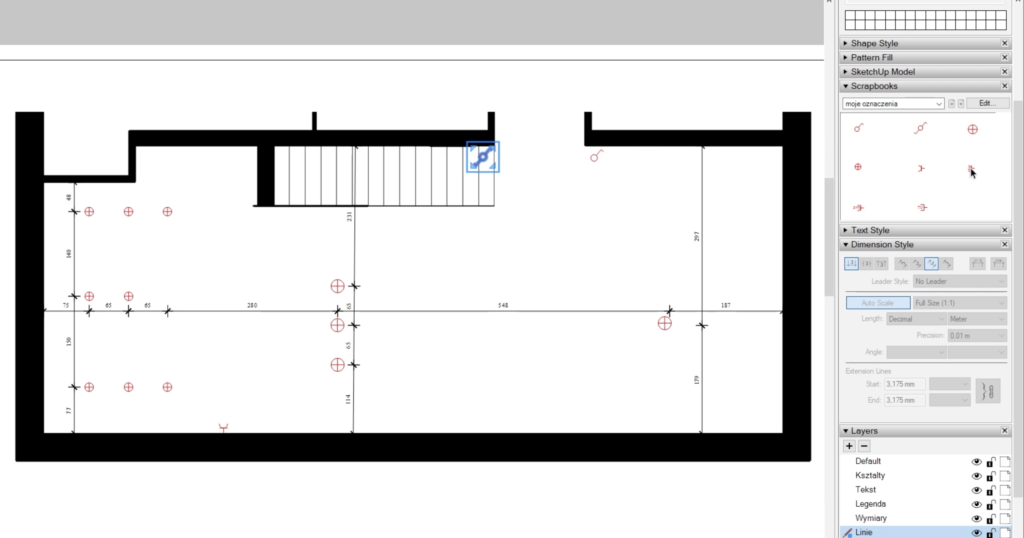

7.1 Dodanie symboli oświetlenia w SketchUpie
7.2 Ustawienie oświetlenia w SketchUp Layout
7.3 Ustawienie włączników do światła w SketchUpie
7.4 Narysowanie i ustawienie symboli włączników na rzucie w Layout
7.5 Wymiarowanie i opisywanie oświetlenia
7.6 Ustawienie gniazdek w kuchni w SketchUpie
7.7 Ustawienie gniazdek przy telewizorze i korytarzu w SketchUpie
7.8 Narysowanie i ustawienie symboli gniazdek. Wymiarowanie i podpisy

8. RZUT MEBLI NA WYMIAR W SKALI 1:50
8.1 Meble na wymiar – oznaczenie, opisy i wymiary

9. RZUTY SKALA 1:20
9.1. W jakiej skali tworzyć rysunku. 1:20 czy 1:50
9.2 Układ funkcjonalny w skali 1:20. Stworzenie kształtów i przekroju
9.3 Rzut oświetlenia w skali 1:20. Wstawienie symboli i podpisów
9.4 Rzut elektryki i hydrauliki. Symbole, wymiary i podpisy

10. WIDOKI W SKALI 1:20
10.1 Widok A-A. Dodanie symboli, kierunek otwierania szafek, wymiarowanie i podpisy
10.2 Widok B-B. Dodanie symboli, kierunki otwierania szafek, wymiarowanie, podpisy

11. MEBLE NA WYMIAR
11.1 Meble w kuchni. Perspektywa i rysunki 2D
11.2 Meble przy TV. Wymiary i perspektywa. Podpisy i wymiarowanie. Widok C-C

12. DODANIE PODPISÓW I LEGEND. EXPORT DOKUMENTU
12.1 Podpisy dla rysunków
12.2 Dodanie legend
12.3. Strona tytułowa i spis rysunków
12.4. Export z modelem rastrowym i z modelem hybrydowym. Porównanie efektów

1. WSTĘP I PODSTAWOWE FUNKCJE

1.1 Ekran startowy i wybranie szablonów. Ekran główny, edycja narzędzi, ustawienia dokumentu
1.2 Podstawowe funkcje w SketchUp Layout

2. TABELKA

2.1 Rysowanie tabelki, marginesy, podziały liń
2.2 Podpisy w tabelce, autotekst, uwagi do projektu

3. MODEL W SKETCHUPIE, IMPORT RZUTÓW, USTAWIENIE NA ARKUSZU

3.1 Omówienie modelu w SketchUpie, stworzenie styli wyświetlania
3.2 Import rzutów do SketchUp Layout. Ustawienie rysunków na arkuszu.

4. EDYCJA RZUTÓW, DODANIE LIŃ, KSZTAŁTÓW I KRESKOWANIA

4.1 Dodanie kreskowania i wzory
4.2 Oznaczenia drzwi, linie dodatkowe na rysunku
4.3 Oznaczenie szaf linią przerywaną, zmiana nazwy dla stron
4.4 Stworzenie własnej skali 1:20.Układ funkcjonalny. Rysunki skalowane (scaled drawing)
4.5 Duplikowanie rzutów 1:20, kreskowanie rzutu, zmiana skali kreskowania

5. WIDOKI ŚCIAN

5.1 Stworzenie widoków ścian w SketchUp i import to Layout

6. ZAKRES OPRACOWANIA I UKŁAD FUNKCJONALNY, UKŁAD ŚCIAN I PODŁÓG W SKALI

6.1 Zakres opracowania i Układ funkcjonalny w skali 1:50. Ustawienia i naniesienie wymiarowania i podpisów
6.2 Dodawanie i wyrównywanie podpisów, zmiana nazw dla komponentów w SketchUp
6.3 Wykończenia ścian w skali 1:50. Dodanie oznaczeń, podpisów i wymiarów
6.4 Układ podłóg w skali 1:50. Wymiary i podpisy

7. RZUT OŚWIETLENIA, ELEKTRYKI I HYDRAULIKI W SKALI

7.1 Dodanie symboli oświetlenia w SketchUpie
7.2 Ustawienie oświetlenia w SketchUp Layout
7.3 Ustawienie włączników do światła w SketchUpie
7.4 Narysowanie i ustawienie symboli włączników na rzucie w Layout
7.5 Wymiarowanie i opisywanie oświetlenia
7.6 Ustawienie gniazdek w kuchni w SketchUpie
7.7 Ustawienie gniazdek przy telewizorze i korytarzu w SketchUpie
7.8 Narysowanie i ustawienie symboli gniazdek. Wymiarowanie i podpisy

8. RZUT MEBLI NA WYMIAR W SKALI 1:50

8.1 Meble na wymiar – oznaczenie, opisy i wymiary

9. RZUTY SKALA 1:20

9.1. W jakiej skali tworzyć rysunku. 1:20 czy 1:50
9.2 Układ funkcjonalny w skali 1:20. Stworzenie kształtów i przekroju
9.3 Rzut oświetlenia w skali 1:20. Wstawienie symboli i podpisów
9.4 Rzut elektryki i hydrauliki. Symbole, wymiary i podpisy

10. WIDOKI W SKALI 1:20

10.1 Widok A-A. Dodanie symboli, kierunek otwierania szafek, wymiarowanie i podpisy
10.2 Widok B-B. Dodanie symboli, kierunki otwierania szafek, wymiarowanie, podpisy

11. MEBLE NA WYMIAR

11.1 Meble w kuchni. Perspektywa i rysunki 2D
11.2 Meble przy TV. Wymiary i perspektywa. Podpisy i wymiarowanie. Widok C-C

12. DODANIE PODPISÓW I LEGEND. EXPORT DOKUMENTU

12.1 Podpisy dla rysunków
12.2 Dodanie legend
12.3. Strona tytułowa i spis rysunków
12.4. Export z modelem rastrowym i z modelem hybrydowym. Porównanie efektów

Zobacz przykładowe lekcje

Najczęściej zadawane pytania

Dostęp do kursu otrzymasz zaraz po realizacji zamówienia

Zakupiony kurs znajduje się w zakładce moje kursy. Wystarczy zalogować się na konto, które zostało stworzone przy zakupie kursu.

Zakupione kursy będą dostępne na Twoim koncie bez limitu czasowego. Możesz do niego wracać kiedy tylko chcesz

Nie dostarczamy oprogramowania razem z kursem. Podczas przerabiania kursu można korzystać z darmowych wersji próbnych SketchUpa i silnika renderującego V-Ray

Tak, podczas zamówienia wystarczy wpisać swoje dane, a zaraz po zakupie faktura zostanie wysłana na podany adres email.

Kurs został stworzony używając wersji SketchUp 2023 . Można z kursu korzystać z dowolnej wersji SketchUp, ponieważ pliki zapisane są do wersji 2015.

Tak, po ukończeniu kursu certyfikat zostanie automatycznie dostępny na Twoim koncie w zakładce moje kursy
